WHT Kreisbogenzähne Zylinder Schneckenreducer ist mit der Achse Abschnitt als Kreisbogen Zylinder Schnecke, Schnecke Zahnform und Schnecke konjugated Kreisbogen, da Schnecke und Schnecke ist konvergent Eingriff, in der großen Mehrheit der Eingriffsbereich umfassende Krümmungsradius, so die Verringerung der Zahnfläche Spannung, erhöht die Zahnfläche Festigkeit, verbessert die Tragfähigkeit, während die Zahnform vernünftig dünnert Schnecke Zähne Dicke, erhöht Schnecke Zahnblatt Dicke, so die Schnecke Zahnblatt Biegefestigkeit erhöht, die Übertragungsfähigkeit erhöht, es gibt auch die Kontaktlinie und Umfangsgeschwindigkeit Klemmwinkel überwiegend zwischen 40 ° ~ 90 °, leicht zu bilden Flüssigkeitsschmierung, kleine Reibung zwischen den Zähnen, so hohe Effizienz, Temperaturboden. Das Produkt entspricht der Norm JB2318-79) WHT Schnecke kann unter, über und an den Seiten der Schneckenräder universelle Kreisbogenzähne Zylinder Schneckenreducer. Geeignet für eine Vielzahl von mechanischen Geräten wie Metallurgie, Bergbau, Hebe, Transport, Chemie und Bau. Eingangsleistungsbereich dieser Serie von Reduktorn zwischen 0,4 und 163 KW; Das Ausgangsdrehmoment liegt zwischen 11 und 2600 kgf · m, die Drehzahl der Eingangswelle ist in der Regel nicht größer als 1500 U / min; Hochgeschwindigkeits-Achse kann in beide Richtungen drehen; Arbeitsumgebungstemperatur von -40 ° C bis 45 ° C; Wenn die Arbeitsumgebungstemperatur unter 0 ° C liegt, muss das Schmieröl vor dem Start auf über 0 ° C erwärmt werden. Das Zentrum dieses Produkts hat vier Arten, nämlich: 42, 65, 80, 100, Geschwindigkeitsverhältnisse sind: 8, 10, 12,5, 16, 20, 25, 35, 40, 50 neun Arten, es gibt acht Formen der Montage.

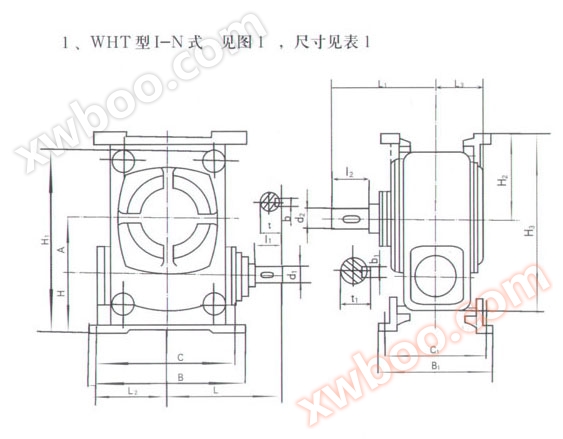

WHT-Serie Kreisbogen Zylinder Schneckenrad Getriebe Modellbeschreibung und Kennzeichnung

Beispiel (JB2318-79)
