Die konventionelle radioaktive Prüfung von Bioproben erfordert in der Regel eine große Menge an Probenkonzentration und Anreicherung, und die schnelle Grauerung der Probe ist zu einer schwachen Glied der radiochemischen Analyse geworden. Unser Unternehmen basiert auf jahrelanger Erfahrung in der Mikrowellenprobentechnologie, integriert eine Reihe von innovativen Technologien, entwickelt eine große Menge an Bioproben zur Grauerung, bietet eine neue Technologie zur Vorbehandlung von Proben zur radioaktiven Analyse. Geeignet für verschiedene Umweltschutzbehörden, Überwachungsstationen für Kern- und Strahlensicherheit, Zentren für Kern- und Strahlensicherheit, Technologiezentren für die Überwachung der Strahlenumwelt, Betriebseinheiten für Kernanlagen, Forschungsinstitute für Strahlenschutz, Forschungsinstitute für die Kernindustrie und Forschungsinstitute für nukleare Wissenschaften, um große Mengen an Bioproben wie Nahrungsmittelpflanzen, Gemüse, Fischprodukte, Fleisch und andere zu grauen.

Patentnummer: ZL 2013 2 0708864.X

Durchführungsnorm: GB 5959.6-2008 (Sicherheitsvorschriften für die Heizung von industriellen Mikrowellengeräten)

Referenz-Norm: GB14883.1.2016 (Nationale Norm für Lebensmittelsicherheit Allgemeine Richtlinien zur Prüfung von radioaktiven Stoffen in Lebensmitteln)

Technische Leistungsparameter:

1, Name der Ausrüstung: Mikrowelle-Trocknung mit großer Kapazität Carbon Greasing in einem Ofen;

Stromversorgung: 220V ± 10V, 50Hz ± 1Hz, Gesamtleistung 7000W;

Ausrüstungsgröße: 950x1600x750mm (Länge x Höhe x Breite);

4, Probenbehälter: kann 10L Hochleistungstiegel aufnehmen, kann 1 ~ 4kg Material auf einmal verarbeiten, 0 ~ 1000 ℃ kann kalt erwärmt werden, kein Riss, kein Fallpulver;

5, Heizung: Mikrowelle, Zusatzheizung 2 in 1, Mikrowelle-Heizung und Zusatzheizung arbeiten zusammen, grauen vollständiger und gleichmäßiger;

6, Kühlungsart: Luftkühlung durch Hochgeschwindigkeitszentrumventilator;

Mikrowellenleistung: 0 ~ 3200W geschlossene PID-Leistungssteuerung, kontinuierlich einstellbar;

Arbeitszeit: kann 24 Stunden kontinuierliche Arbeit aushalten;

9, Mikrowellen Leckage Schutz: mit Induktions-Inhibitor, um Mikrowellen Leckage zu verhindern, Mikrowellen Leckage: <5mw / cm2 (nationaler Standard);

10, der Türkorpus basiert auf einem Viertel der Abschnittswellenlänge der Mikrowellenfrequenz von 2450 MHz, die hohe Impedanzfilter-Stromverschütterung, die Mikrowellenleckheit liegt weit unter der Grenzwert des nationalen Standards (5mW / cm2), die mit der Mikrowelle für Haushalte in der breiten Familie vergleichbar ist. Die elektronische Steuerung der Türsperre ist nach den Anforderungen der amerikanischen UL923-Norm nach der Sicherheitstechnologie mit drei Verriegelungen ausgewählt worden, um dem Benutzer eine sichere Betriebsumgebung zu bieten. Ein interner Sicherheitsverriegelungsmechanismus, der den Betrieb des Geräts im Falle eines Unfalls automatisch beendet;

11, Mikrowelle-Einspeiseteil: Beide Seiten und hinter der Mikrowelle-Kammer sind mit Mikrowelle-Einspeiseteil ausgestattet;

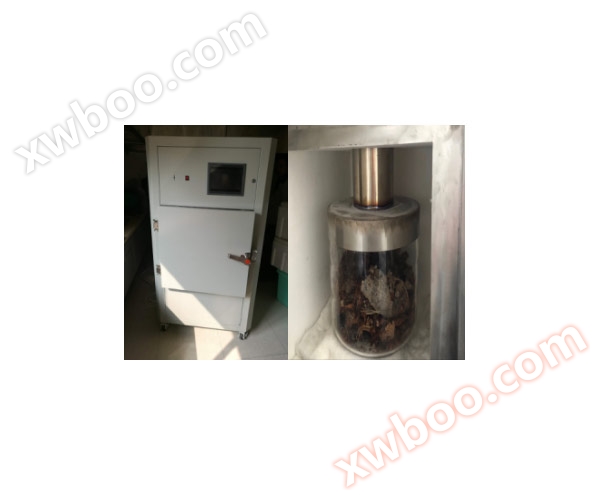

12, Betriebsmodus: Trocknen Carbide Grauerung in der Realisierung, direkt die gesammelten frischen Proben in den geschlossenen speziellen 10L-Quarztiegel, der Prozess nicht die Ofenhohle verschmutzen; Mehr als 5 Bioproben zur radioaktiven Prüfung

Ausrüstungszusammensetzung: besteht hauptsächlich aus Mikrowellen-Hochtemperatursystem, Atmosphärenkontrollsystem und anderen Zubehör für elektrisches Steuersystem.

13.1 Mikrowelle-Hochtemperatur-System: besteht hauptsächlich aus speziell hergestellten Mikrowelle-beheizbaren Tiegel mit großer Kapazität, Mikrowelle-beheizbaren Kammern, Mikrowellenquellen, Thermoelementen, Isolationssystemen usw.; Das Mikrowellen-Hochtemperatur-System ermöglicht es, das Material in einem kontinuierlichen Prozess zu trocknen, zu kohlen und zu grauen. Unter ihnen, die Entwässerung Trocknungsphase, schnell abschließen Sie die Entwässerung unter niedrigen Temperaturbedingungen, um die Auswirkungen von Nukleid Sublimation und Drift unter herkömmlichen Trocknungsbedingungen, zu lange Zeit und hohe Temperaturen zu vermeiden. In der Thermolyse-Karbonierungsphase wird das trockene Pulver des Wasserverlustes getrockneten Materials im sauerstoffarmen Zustand weiterhin durch die Thermolysereaktion erhitzt und das Gas abgegeben, bis es vollständig karboniert wird. In der Grauführungsphase fängt das Gerät an, in die Luft zu gelangen, und die hochtemperaturigen Carbide beginnen mit der Oxidation und dem Abbau, bis sie vollständig gegraut werden.

13.1.1 Unterstützung spezielle Mikrowelle beheizbare große Kapazität Tiegel: spezielle kundenspezifische Material ist Quartz Tiegel, kann das Material mit einem maximalen Volumen von 10L;

13.1.2 Mikrowellenheizung Hohlraum hauptsächlich aus Edelstahl 304 geschweißt, in der Außenbereich des Hohlraums, auf beiden Seiten und hinten installiert Mikrowellenquellen;

13.1.3 Mikrowellenquellen bestehen hauptsächlich aus Magnetronen, Hochspannungstransformatoren, Hochspannungskorrekturkreislaufen und Überstromschutz, ungewöhnlicher Temperaturschutz;

13.1.4 Temperaturmesssystem: Thermoelementmessung, Arbeitstemperatur 0 ~ 1000 ℃, Temperaturmessgenauigkeit ± 1 ℃, Grenztemperatur 1200 ℃,

13.1.5 Das Isolationssystem besteht aus einem Material mit einer guten Isolationswirkung und einer niedrigen dielektrischen Konstante und ist als dreischichtige Isolation konzipiert;

13.2 Atmosphärenkontrollsystem: Automatische Steuerung, entsprechend dem Experimentsprozess, die automatische Steuerung des Eingangs- und Ausgangsprozesses des Experiments. Entwässerung Trocknungsphase, die Feuchtigkeit aus dem Material aus der Ausrüstung; Thermolysis-Karbonierungsphase, Kontrolle der Einluftung, so dass das Material in einer sauerstoffarmen Umgebung; Die Grauführungsphase, die Kontrolle des Lufteintritts, so dass die hochtemperaturigen Carbide beginnen oxidativen Abbau;

13.3 mit der intelligenten Steuerung des PLC-Farbtouchbildschirms, kann 50 Methoden gespeichert werden, jede Methode kann 5 Abschnitte des Erwärmprogramms einrichten, kann die Betriebsparameter auf dem Steuerbildschirm entsprechend den unterschiedlichen Arbeitsbedingungen geändert werden, experimentelle Daten werden aufgezeichnet, mit einer Standard-USB-Schnittstelle ausgestattet, experimentelle Daten können exportiert werden;

13.3.1 Datenerfassungssystem: die Datenerfassung und die Übertragung an den Controller, der Controller berechnet und gibt Anweisungen basierend auf den Daten aus, die Datenerfassung von Thermoelektronen im Mikrowellenheizungsprozess, die SPS kann durch die Datenerfassung manuell und automatisch gesteuert werden, um die Interpretation des Prozesses zu erleichtern;

13.3.2 Thermoelektronsensor: Thermoelektrondaten werden an den Regler übertragen, da einige Nukleide bei niedrigen Temperaturen sowohl sublimatieren können, dass eine genaue Temperaturregelung erforderlich ist, als auch die Grautemperatur des gesamten Prozesses zu steuern, um Nukleiden-Sublimation und Überlauf zu verhindern;

13.3.3 eine ausgezeichnete unabhängige Steuerung Schutzschaltung, um sicherzustellen, dass die Verwendung jedes Elements nicht einander stören;

13.3.4 Temperaturregler zum Schutz der Kernkomponenten der Mikrowellenquelle zur Verlängerung der Lebensdauer;

13.3.5 Überstromschutz zur Verhinderung eines zu großen Stroms;

13.3.6 die modernste Multi-Source-Multi-Port-Breitbandeinspeisung von heute, um das thermische Gleichgewicht im Gehäuse zu gewährleisten;

Die Konstruktion und Installation der Ausrüstung berücksichtigen die Anforderungen an Sicherheit, Stabilität, Zuverlässigkeit, Hygiene und einfachen Betrieb und Wartung allgemein;
